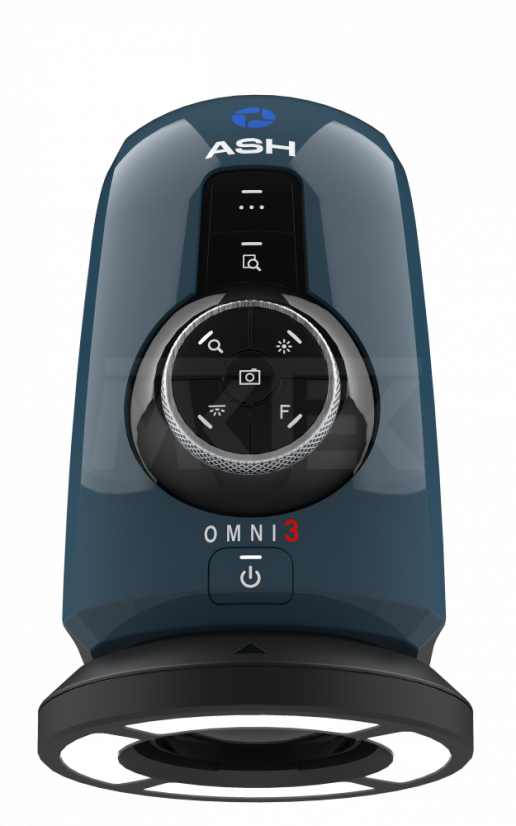

Digitálny mikroskop Omni 3

Cena

0 € bez DPH (0 € s DPH)

Výrobca

Kód produktu

FI 805-003

Digitálny mikroskop OMNI 3 s meracím systémom. Pozrite sa, čo potrebujete vidieť. S OMNI 3 môžete využiť pokročilú technológiu na prechod k vysokej rýchlosti, super presnosti a kontrole. Omni 3 bol navrhnutý tak, aby poskytoval jeden z najpokročilejších a najintuitívnejších digitálnych mikroskopov. Výkonný vstavaný softvér dokáže spracovať zložité zobrazovacie úlohy bez počítača. Tento kontrolný systém je navrhnutý tak, aby poskytoval maximálny výkon. viac

Pridať do obľúbených Pridať do porovnaniaDoprava a platba

Popis a špecifikácia
Dopytový formulár

Digitálny mikroskop OMNI 3 s meracím systémom.

Pozrite sa, čo potrebujete vidieť. S OMNI 3 môžete využiť pokročilú technológiu na prechod k vysokej rýchlosti, super presnosti a kontrole. OMNI 3 bol navrhnutý tak, aby poskytoval jeden z najpokročilejších a najintuitívnejších digitálnych mikroskopov. Výkonný vstavaný softvér dokáže spracovať zložité zobrazovacie úlohy bez počítača. Tento kontrolný systém je navrhnutý tak, aby poskytoval maximálny výkon.

Zostavte si svoje jedinečné riešenie OMNI.

Vyberte si aplikácie, ktoré potrebujete na prispôsobenie OMNI 3 vašim špecifickým požiadavkám. Naše aplikácie siahajú od pokročilých meracích nástrojov, ktoré pomáhajú splniť kritické výrobné tolerancie, až po porovnávacie nástroje na zabezpečenie najvyššej kvality výroby. 30-dňová bezplatná skúšobná verzia s každým, preskúmajte, ako potrebujete.

Technické informácie

Špecifikácia kamery:

	Lens Type	5	10 Plan 1x	25	50
Optical	Magnification Range (X)	2.5 - 68	4.8 - 136	54.7 - 330	109 – 658
	Min Optical FOV (H x V mm)	200 x 112	69 x 59.5 *	6.0 x 5.5 *	3 x 3 *
	Max Optical FOV (H X V mm)	7.5 x 4.2	3.8 x 2.1	1.6 x 0.86	0.8 x 0.42
Digital	Magnification Range (X)	69d - 136.5d	136d - 265d	330d - 660d	658d - 1317d
	Min Digital FOV (H x V mm)	7.5 x 4.2	3.8 x 2.1	1.6 x 0.86	0.8 x 0.42
	Max Digital FOV (H X V mm)	3.75 x 2.1	2.1 x 1.1	0.85 x 0.425	0.39 x 0.22
	Working Distance (mm)	195	78	45	34
	Depth of Field (mm)	80 (min. zoom) / 0.5 (max. optical)	35 (min. zoom) / 0.1 (max. optical)	0.3 (min. zoom) / 0.1 (max. optical)	0.1 ( min. zoom) / 0.05 (max. optical)
	Video Latency (ms)	20/17	20/17	20/17	20/17

*circular FOV.
**Specifications obtained using a 24” Monitor. Depth of field measured with optimal image settings.

Presnosť 2D merania

Lens Type	5	10 Plan 1x	25	50
Accuracy (%)	+/ -1	+/ -1	+/ -1	+/ -1

Z-Height Range & Accuracy

Lens Type	Range	Accuracy
5	0 - 25mm	100 μm
10 Plan 1x	0 - 6mm	100 μm

Technické špecifikácie

Rozsah zväčšenia (s dodaným objektívom +5)	2,5 – 68 (optický) 69 d – 136,5 d (digitálne)
Rozlíšenie fotoaparátu	1920 x 1080 pixelov
Pripojenie monitora	HDMI / DVI
Požiadavky na monitor	HD Ready / Full HD (odporúča sa)
Vstup / výstup	HDMI výstup USB 2.0 (x4 porty) Mini USB port General Purpose IO (x3 porty) DC napájací konektor 24V
Vnútorná pamäť	16 GB
Zachytenie obrazu	Interné úložisko Vymeniteľné USB úložisko obrázkov USB on the Go (pripojenie k počítaču)
Výkon	24W
Rozmery	216 mm x 125 mm x 136 mm
Hmotnosť	1,5 kg
Prevádzková teplota	Skladovanie 10°C až 60°C Prevádzková teplota 5°C až 40°C

Aplikácie pre OMNI 3:

Aplikácia 2D merania a mriežky

Intuitívna 2D patentovaná aplikácia merania na obrazovke. Point-to-point, priemer, uhol, nastaviteľná X-Y mriežka, tvary a funkcie poznámok na prispôsobenie sa množstvu špecifikácií vzoriek. Vytváranie mriežok umožňuje analyzovať vzorky oproti digitálnym šablónam na obrazovke s nastavenými tolerančnými limitmi. Umožňuje tiež rýchlu analýzu chýb typu go/no-go.

Z Height Aplikácia merania

Merajte v 3D na novom Omni 3. Teraz môžete okrem osi X a Y merať aj v osi Z, čím sa schopnosť Omni 3 dostáva do úplne novej dimenzie. Rýchlo skontrolujte svoje diely až päťkrát rýchlejšie v porovnaní so zastaranými metódami manuálnej kontroly.

Aplikácia DXF Import a Export

Importujte celý rad súborov DXF a vytvorte mriežky na porovnanie prekrytia s časťami. Importované súbory DXF je možné upravovať a anotovať v systéme Omni 3.

Aplikácia Image Stacking

Prezrite si ukážku s rôznymi vrstvami, ktoré sú všetky zaostrené súčasne. Omni automaticky zachytí niekoľko snímok od 2 do 12 v rôznych hĺbkach ohniska a vytvorí snímku založenú na najostrejších oblastiach z každého z týchto samostatných snímok.

Aplikácia Image Comparator Side-by-Side

Vizuálne porovnajte svoju živú vzorku s uloženým hlavným obrázkom vo forme rozdelenej obrazovky. Pridajte poznámky prostredníctvom anotácie a uložte porovnávací obrázok pre dokumentáciu a sledovateľnosť. Umožňuje rýchlu identifikáciu rozdielov medzi vzorkou zlata a testovacími vzorkami.

Aplikácia Image Comparator Overlay

Vytvorte prekrytie hlavného obrázka na identifikáciu defektov prekrytím a prebliknutím živého vzorového obrázka oproti uloženému hlavnému obrázku. Umožňuje rýchlu identifikáciu rozdielov medzi vzorkou zlata a testovacími vzorkami.

Aplikácia Colour Analysis

Pokročilé algoritmy automaticky vypočítajú hodnotu farby akejkoľvek vzorky. Identifikujte kontaminanty alebo cudzie predmety vo vzorke. Eliminujte ľudskú chybu a zvýšte výnos až o 50 %. Pre jednoduchú dokumentáciu a sledovateľnosť je možné vytvárať správy.

Aplikácia Object Counting

Automaticky identifikujte a spočítajte počet objektov vo vašej oblasti záujmu. Zvýšte efektivitu o 70 % a zároveň eliminujte ľudskú chybu. Výrazne skrátite čas kontroly tým, že nebudete musieť ručne počítať diely a zároveň znížite nákladné režijné náklady. Generovanie správ je rýchle a jednoduché pre jednoduchú dokumentáciu a sledovateľnosť.

Aplikácia API

API je sada príkazov, ktorá uľahčuje komunikáciu medzi digitálnym mikroskopom Omni 3/Inspex 3 a inými systémami alebo aplikáciami. Umožňuje výmenu, riadenie a prispôsobenie dát, slúži na štandardizáciu prístupu k funkcionalitám systému a dátam. API vylepšuje a rozširuje možnosti digitálneho mikroskopu Omni 3/Inspex 3, čím zabezpečuje optimalizáciu pre špecifické potreby.

Stiahnúť

Katalóg OMNI 3 (pdf, 4.9 MB)
