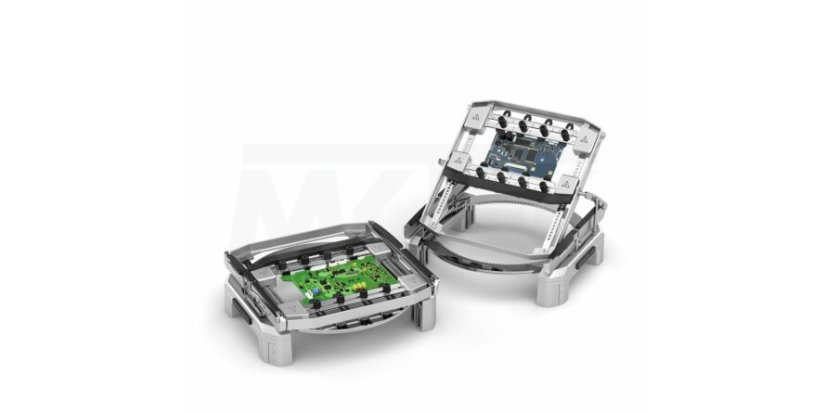

Viacosový držiak DPS PSS-A pre DPS do rozmerov 130 x 130 mm
Držiak JBC PSS-A bol vyvinutý na presné upevnenie a zarovnanie PCB dosiek do rozmerov 130 x 130 mm. Vďaka všestranným možnostiam nastavenia uľahčuje opakovateľné procesy spájkovania, opravy a montážne práce.
Držiak umožňuje horizontálne otáčanie o 180° so štyrmi nastaviteľnými uhlovými polohami 25°, 35°, 45° a 55°. Okrem toho je možné otáčať vertikálnu os, čo umožňuje flexibilné umiestnenie dosky plošných spojov v rôznych uhloch. To uľahčuje prístup k obom stranám PCB pre spájkovanie SMD a THT.
Pre optimálnu koordináciu s predohrevom JBC PHSE má presne zarovnané drážky, aby sa daná oblasť dosky plošných spojov mohla cielene ohrievať. Držiak ponúka dve nastavenia výšky - 75 mm a 96 mm, maximálny priemer otáčania 300 mm a plochu pre PCB dosky 235 x 245 x 80 mm.
Vďaka stabilnej konštrukcii a flexibilnej nastaviteľnosti je držiak PSS-A ideálny na presné spájkovanie, montáž a opravy elektroniky, najmä pre opakujúce sa procesy s konzistentným umiestnením DPS.
- Nízka poloha: 267 x 259 x 75 mm
- Vysoká poloha: 267 x 259 x 96 mm
- Max. priemer (v otočenej polohe): 300 mm
- Max. rozmery DPS: 13 x 13
- Hrúbka 6 mm
- Podpera DPS: 235 x 245 x 80 mm
- Balenie: 280 x 280 x 164 mm / 2,95 kg
